球閥是以鑄鋼或不銹鋼為閥體材質，通過法蘭與管道連接，旋轉球體90°實現介質的截?cái)?、分配及流向控制，具有流體阻力小、啟閉迅速、密封可靠、結構緊湊等特點，廣泛應用于石油、化工、電力、冶金等工業領域。以下是其核心要點解析：

一、核心結構與工作原理

1.結構組成

-閥體：采用鑄鋼（如WCB、A216-WCB）鑄造，具有高強度和耐腐蝕性，適用于高溫高壓工況。

-球體：中空設計，旋轉90°即可實現開閉，操作扭矩小。

-閥座：密封材料可選聚四氟乙烯（PTFE）、增強聚四氟乙烯（RTFE）或金屬硬密封（如司太立合金），適應不同溫度和介質需求。

-法蘭連接：提供高強度密封，便于與管道連接，適用于DN15-DN600口徑范圍。

2.工作原理

-啟閉過程：通過旋轉手柄或執行器（氣動、電動）驅動球體旋轉，實現介質的通斷。

-密封機制：

-軟密封：PTFE/RTFE閥座，密封性好但耐溫低（≤180℃）。

-金屬硬密封：司太立合金閥座，耐高溫（可達800℃以上），適用于高溫高壓介質。

-彈性球體：球體內壁開彈性槽，通過閥桿楔形頭實現密封，減少操作扭矩。

二、性能優勢

1.流體阻力小

全開時球體通道與管道截面積相等，阻力系數與同長度管段相當，節能效果顯著。

2.啟閉迅速

旋轉90°即可完成啟閉，操作簡便，適用于需要快速切斷的工況。

3.密封可靠

-雙向密封設計，全開或全閉時球體與閥座隔離介質，避免沖蝕。

-金屬硬密封閥座可達ANSI IV、V級密封標準，適用于高真空至高壓場景。

4.結構緊湊

體積小、重量輕，高度遠小于閘閥和截止閥，節省安裝空間。

5.維修方便

密封圈活動設計，拆卸更換便捷，降低維護成本。

6.適用范圍廣

-通徑范圍：DN15-DN600（幾毫米至數米）。

-壓力等級：1.0-42.0MPa。

-溫度范圍：-46℃至550℃（軟密封≤180℃，金屬硬密封可達800℃以上）。

-介質適配：水、蒸汽、油品、酸、天然氣、氧氣等。

三、應用領域

1.石油天然氣行業

-用于石油管道、天然氣管道和煉油廠，承受高壓、高溫環境，確保管道安全運行。

-典型應用：Q41F-25C鑄鋼法蘭球閥，口徑DN15-DN600，壓力等級1.6-6.4MPa。

2.化工行業

-控制液體、氣體和腐蝕性介質的流動，耐腐蝕密封性能保障生產穩定性。

-典型應用：電動鑄鋼球閥，精確控制流體通斷和調節。

3.電力行業

-應用于電站冷卻水系統、鍋爐給水系統、蒸汽系統，快速切換和斷開功能滿足系統需求。

-典型應用：手動鑄鋼球閥，操作靈活，適應電力工業對流體控制的要求。

4.冶金行業

-控制高溫和腐蝕性介質的流動，耐高溫、耐腐蝕特性確保冶金過程穩定安全。

-典型應用：固定球閥，適配高壓和大口徑管道。

5.水處理行業

-用于水處理系統的進水和出水控制，無污染、無泄漏特點符合水質要求。

6.食品和制藥行業

-采用不銹鋼或其他符合衛生標準的材料，確保介質清潔和無交叉污染。

四、選型關鍵參數

1.材質選擇

-碳鋼球閥：適用于一般工況，成本較低。

-不銹鋼球閥（304/316/316L）：耐腐蝕性更強，適用于化工、食品等腐蝕性介質。

-合金鋼球閥：適用于高溫高壓極端工況。

2.密封形式

-軟密封：PTFE/RTFE閥座，密封性好但耐溫低，適用于常溫或低溫工況。

-金屬硬密封：司太立合金閥座，耐高溫、耐磨損，適用于高溫高壓介質。

-彈性球體：通過閥桿楔形頭實現密封，減少操作扭矩，適用于高壓大口徑閥門。

3.結構類型

-浮動球閥：結構簡單，密封性好，但球體承受介質載荷全部傳給出口密封圈，適用于中低壓工況。

-固定球閥：球體由上下軸承支撐，扭矩小，密封可靠，適用于高壓和大口徑管道。

-三通球閥：用于分配介質或改變流向，適用于多通道控制場景。

4.執行器類型

-手動：操作簡便，成本低，適用于小口徑或低頻啟閉場景。

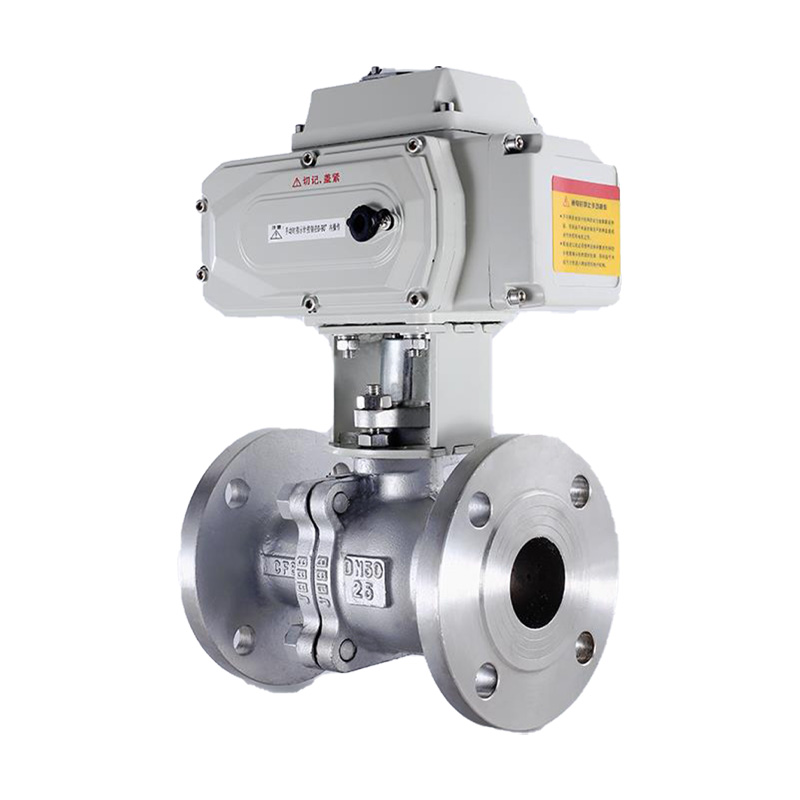

-氣動：雙作用式（通氣開/關）或單作用彈簧復位式（斷電/斷氣自動復位），適用于自動化控制系統。

-電動：配電子式電動執行機構或伺服放大器，實現比例調節，適用于遠程控制和精確調節場景。

5.壓力與溫度等級

-根據管道系統設計壓力和溫度選擇，如PN16、PN25、PN40，或Class 150、Class 300。

-金屬硬密封閥座耐溫可達800℃以上，軟密封閥座耐溫≤180℃。
